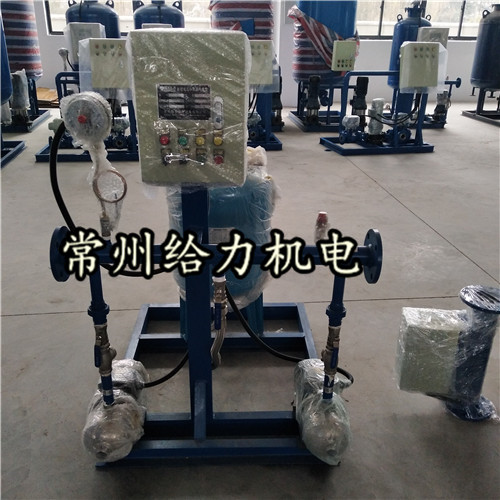

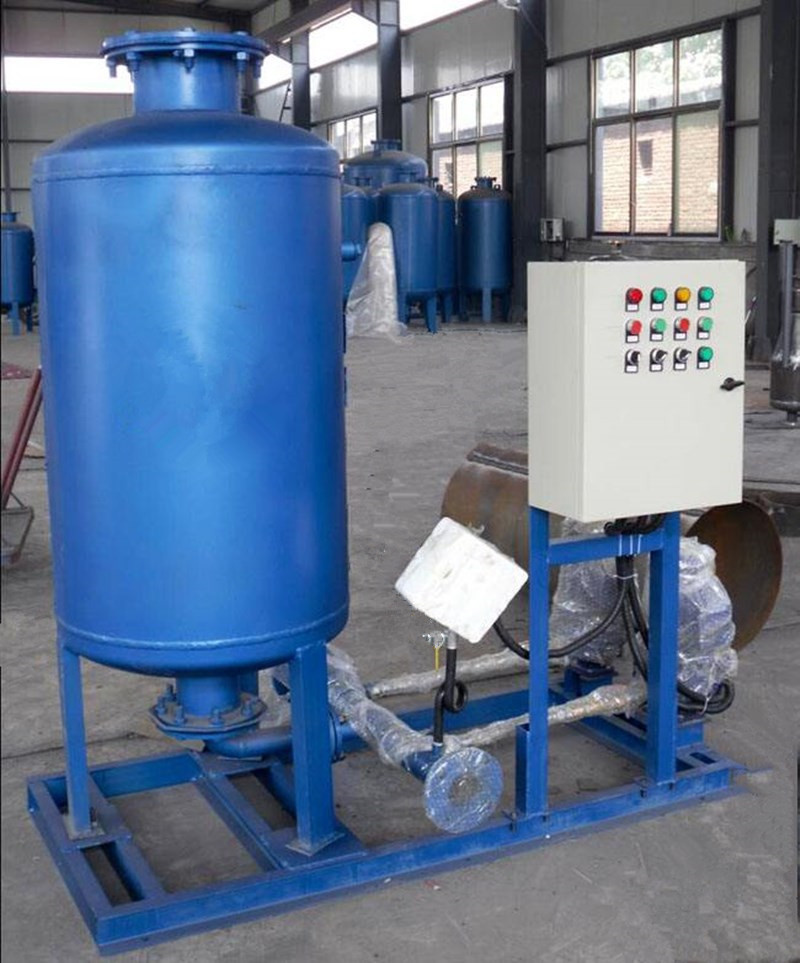

智能型常壓定壓裝置

  • 本定壓補水裝置完全具備常用高位設置的膨脹箱水的三項基本功能:( 1)調節系統水體由于溫度波動而引起的膨脹及收縮──脹縮;( 2)使系統某點壓力恒定──定壓;( 3)當系統發生泄漏時向系統補水──補水;本裝置尚具備的另一持殊功能( 4)周期性的排析溶于水體的氣體 ── 排氣。

咨詢熱線:0519-85166906立即咨詢在線留言

  • 產品詳情

  基本功能

  本定壓補水裝置完全具備常用高位設置的膨脹箱水的三項基本功能:

  (1)調節系統水體由于溫度波動而引起的膨脹及收縮──脹縮;

  (2)使系統某點壓力恒定──定壓;

  (3)當系統發生泄漏時向系統補水──補水;

       (4)周期性的排析溶于水體的氣體──排氣。適用范圍(1)t≤120℃的熱水采曖系統

       本裝置尚具備的另一持殊功能

       (1)t≤130℃的熱水供熱系統

  (2)冬夏共用的雙管、三管制空調水系統

  (3)未設開式貯熱水箱的生活熱水供應系統





 裝置特點

  (1)配有微處理機,控制功能多。精度高,定壓點控制精度可達ΔP=±0.01MPa。

  (2)設定值可根據工程需要調整:

  定壓值Pd──如建筑加層6m,只要將Pd調高0.06MPa即可;

  定壓精度ΔP──可調到±0.01Mpa或±0.02Mpa或±0.03Mpa…;

  冬季主要解決水升溫膨脹,可將隔膜腔水位設定在低位。反之夏季設定在高位;

  (3)罐本體不承壓屬常壓容器──隔膜與鋼罐夾層有一通氣管,故隔膜腔內水亦處于常壓,便于補水及排氣。

  (4)罐體有效容積率高──隔膜外表與鋼罐內壁可緊貼故有效容積率高,致使外形小,而充氮隔膜罐一般有效容積率僅30%,即外形要大三倍。

  (5)隔膜柔性極佳,撓曲疲勞試驗達45萬次,允許持續溫度70℃以下,短時間允許達120℃。

  (6)水泵起動有延遲功能──為防止由于非正常原因頻繁起動水泵、水泵設有延遲功能,當壓力下降,穩定幾秒(可設定)后水泵再予開動。

  (7)水泵還設有強制起動──如24小時內水泵不運轉,就會自動強制短時運轉,亦可手動強制運轉。

  (8)補水配管中設有隔離閥──可確保補水不致逆流污染水源。比常用的止回閥更為有效

  (9)連續不斷的排氣功能──使系統循環水中含氣不斷析出,確保系統正常運行。

  (10)自動補水──水量達下限,水泵有斷電保護,補水電磁閥打開適量補水后,水泵才可運行。

  (11)所配定壓泵高效低耗運行平穩無振動,節能明顯,并設有備用泵,兩臺水泵可互為備用,提高了設備的運行安全性。

  (12)運行情況時刻顯示──便于觀察、記錄、調試及排除故障。

  (13)加說明

  (14)保證采曖系統處于密閉狀態,防止促使腐蝕的空氣侵入采曖系統。

  (15)工廠化組裝,方便施工安裝,現場只要接線接管即可。





 設計選型

  工程設計時只要算出系統水體的膨脹容積V O(升)及提出要求的定壓點設定值P O即可從規格表中選型。

  (1)系統水體的膨脹容積:V O=0.0006Δt V A 1.1~1.2

  式中:0.0006──水的體積膨脹系數。

  Δt──系統水體正常運行時溫度波動范圍,建議取10℃。

  V A──加熱設備、系統配管及末端裝置總的水容量(升)建議按實計算。

  1.1~1.2──低限貯水量10~20%。

  (2)定壓點設定值P d由工程設計者酌情確定。

  系統定壓值:P d≥(H+1)+1/2△P

  式中:P d——定壓值(m)。

  H——系統高點到本定壓裝置之間高差(m)。

  △P——定壓值P d許可的波動值(m)。若許可波動值為±3(m),則△P為6(m)。

  設計重要提示

  (1)本裝置可置于地下室熱力間或技術夾層內。因其上均系小口徑配管易凍壞,故切忌露天設置,影響正常工作。

  (2)供電要求穩妥可靠,否則應采取技術措施。

  (3)排氣管與膨脹管均應連于循環泵吸入側回水總管上,按水流方向先接排氣管20相距2米以外處再接膨脹管,即回水先流經排氣管接點再流經膨脹管接點(定壓點)。

  (4)補水管連接處只要求0.05MPa壓力即可,若補水壓力達不到此要求時,則要輔以其他技術措施。

技術參數表


型號規格
定壓點
定壓范圍
Pd(mH2O)
外型尺寸
與系統接管口徑
DN(mm)
設備
功率
(kW)
設備
電壓
(V)
設備重量
(kg)
直徑
ΦD(mm)
H(mm)
單泵
雙泵
A
B
A
B
單泵
雙泵
1
DY-200/1-□H1
15-55
550
1525














15
25














15
25
≤0.75














380V
180
200
2
DY-200/1-□H2
3
DY-200/1-□H3
55-100
≤2.2
210
270
4
DY-200/1-□H4
100-280
5
DY-400/1-□H1
15-55
700
1740
25
25
≤0.75
220
270
6
DY-400/1-□H2
7
DY-400/1-□H3
55-100
≤3.0
250
245
8
DY-400/1-□H4
100-280
9
DY-600/1-□H1
15-55
800
1880
25
32
≤0.75
260
315
10
DY-600/1-□H2
11
DY-600/1-□H3
55-100
≤4.0
290
390
12
DY-600/1-□H4
100-280
13
DY-800/1-□H1
15-55
900
1970
32
40
≤0.75
300
360
14
DY-800/1-□H2
15
DY-800/1-□H3
55-100
≤4.0
330
350
16
DY-800/1-□H4
100-280
17
DY-1000/1-□H1
15-55
1000
2020
32
40
≤3.0
350
420
18
DY-1000/1-□H2
19
DY-1000/1-□H3
55-100
≤7.5
400
520
20
DY-1000/1-□H4
100-280
21
DY-1200/2-□H1
15-55
800
1880
32
40
≤3.0
390
490
22
DY-1200/2-□H2
23
DY-1200/2-□H3
55-100
≤15
460
650
24
DY-1200/2-□H4
100-280
25
DY-1600/2-□H1
15-55
900
1970
32
40
≤3.0
420
530
26
DY-1600/2-□H2
27
DY-1600/2-□H3
55-100
≤22
450
810
28
DY-1600/2-□H4
100-280
29
DY-2000/2-□H1
15-55
1000
2020
32
40
≤3.0
490
600
30
DY-2000/2-□H2
31
DY-2000/2-□H3
55-100
≤22
520
900
32
DY-2000/2-□H4
100-280
